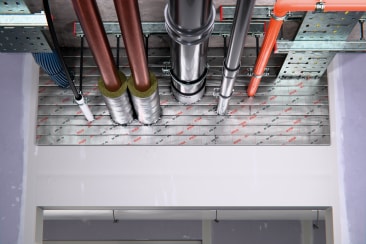

Yhdistelmäläpivientien ja suurempien aukkojen palokatkoratkaisut aiheuttavat toisinaan haasteita niin suunnittelijalle kuin urakoitsijallekkin. Yhdistelmäratkaisut lisäävät läpiviennin monimutkaisuutta ja siten vaatii ETA-hyväksynnältä laajaa kattavuutta. Toisaalta aukosta läpimenevä tekniikka monimutkaistaa palokatkotuotteen asentamista. Oikealla menetelmä- ja tuotevalinnalla voidaan ratkoa näitä tilanteita ja parantaa rakennuksen muuntojoustavuutta elinkaaren aikana. Tässä artikkelissa esittelemme muutamia vaihtoehtoja ja niiden etuja yhdistelmäläpivienneissä.

Polttokoestandardi EN-1366-3 määrittelee yhdistelmäläpiviennin aukoksi osastoivassa rakenteessa, jonka läpäisee useampi talotekniikkalaji. Tyypillisesti rakentamisessa talotekniikka tuodaan osatoivien rakenteiden läpi yhdestä paikasta ja kohteen toteutuksesta riippuu, onko kaikilla tekniikoilla oma läpivientiaukkonsa vai kulkevatko ne kaikki yhdestä suuremmasta aukosta eli yhdistelmäläpiviennistä. Tämän artikkelin näkökulmasta yhdistelmäläpivientiä ja suurta aukkoa käsitellään luontevasti rinnakkain, eli esitetyillä yhdistelmäläpivientien palokatkoratkaisuilla voidaan toteuttaa myös yksittäisten putkien tai kaapelinippujen läpivientiratkaisuja suuremmissa aukoissa.

Keskeisimmät haasteet yhdistelmäläpivienneissä:

• ETA-hyväksynnät esittävät läpäiseville tekniikoille vähimmäisetäisyysvaatimukset aukon reunoista ja muista tekniikoista. Suunnitteluvaiheessa nämä saatetaan saadaan toteutettua, mutta työmaan todellisuus saattaa haitata asennuksia ja etäisyyksien toteuttaminen voi olla haastavaa. Muutostyöt hidastavat työtä ja lisäävät kustannuksia.
• Yhdistelmäläpiviennit koostuvat tyypillisesti useamman eri palokatkotuotteen kokonaisuuksista. Esimerkiksi aukko saatetaan täyttää yhdellä tuotteella, muoviputkille lisätään paisuva tuote ja kaapelit tiivistetään omalla tuotteellan aukon täyttäneeseen massaan. Tämä lisää toteutuksen monimutkaisuutta ja vaatii kokemusta asentajalta, jotta ratkaisu toteutetaan oikein.
• Tyypillinen tuote yhdistelmäläpivienteihin on joko pinnoitettu villalevy tai valettava palokatkomassa. Mainittujen tuotteiden käyttö on työlästä, sotkevaa ja erityistä tarkuutta vaativaa. Näiden ratkaisuiden uudelleen lävistäminen rakennuksen elinkaaren aikana on joko työlästä tai riskeeraa paloturvallisuuden, jos läpivientiä ei tiivistetä uudelleen asianmukaisesti.

Kuten yllä esitettiin, niin yhdistelmäläpivienteihin liittyy haasteita ja usein yksittäiset läpiviennit ovat helpompia ratkaisuja. Tällöin voidaan hyödyntää yksinkertaisia perusratkaisuja, jotka ovat optimoitu läpäisevälle tekniikalle. Yhdistelmäläpivientien asennus on monimutkaista, elinkaaren aikainen ylläpito haastavaa ja väärän asennuksen riski on suuri. Tästä huolimatta yhdistelmäläpivientejä ei voida aina välttää ja ratkaisuille on tarpeita.

Hiltin ratkaisut yhdistelmäläpivienteihin

Pinnoitettu villalevy – CFS-CT B

Hiltin pinnoitettu villalevy on laajimmin testattu vaihtoehto yhdistelmäläpivienneille. Pinnoitetun villalevyn käytto on tarpeen erityisesti suurissa läpivienneissä tai perusratkaisuista poikkeaville talotekniikoille, joita ei välttämättä ole otettu mukaan muiden tuotteiden testauksiin. Pienissä yhdistelmäläpivienneissä edullisesta materiaalihinnasta huolimatta villalevyratkaisun kokonaiskustannukset voivat nousta työlään asennuksen myötä. Elinkaaren näkökulmasta villalevyratkaisut vaativat tarkkuutta, sillä mahdolliset jälkilävistykset tulee tiivistää tarkasti oikeilla tuotteilla.

Edut:

• Laajat hyväksynnät ja testaus lisätuotteiden kanssa mahdollistaa monipuoliset ratkaisut
• Erinomainen suurissa aukoissa

Valettava palokatkomassa – CFS-M RG

Valettava CFS-M RG on parhaimmillaan lattiarakenteiden suurissa aukoissa. Seinään valettavan massan asentaminen ei ole tehokasta, sillä siistin lopputuloksen varmistamiseksi muotin rakentaminen on hidasta. Elinkaaren näkökulmasta palokatkon uudelleenlävistäminen on työlästä ja valuun olisi hyvä asentaa esimerkiksi kaapeleita varten holkkimainen varaus, joka täytetään CFS-F FX palokatkovaahdolla, jotta elinkaaren aikaiset muutokset ovat helpommin toteutettavissa.

Edut:

• Ratkaisu lattiarakenteiden suurempiin läpivienteihin

Hilti palokatkovaahto - CFS-F FX

Palokatkovaahto on nopea ratkaisu pieniin ja keskikokoisiin yhdistelmälpivienteihin. Tuotteesta ei synny hukkaa, sillä ylijäävä kuivunut vaahto voidaan hyödyntää seuraavassa läpiviennissä. ETA hyväksynnän mukaan maksimi aukkokoko on 600x600mm seinissä ja 400x400mm lattiarakenteissa. Hyväksynnän mukaisia suurempia aukkoja seinässä voi harkita toteutettavaksi myös joustavalla palokatkotiivisteellä CFS-FS, sillä palokatkovaahdolla suurien tilavuuksien täyttö ei ole optimoitua.

Edut:

• Nopea ja helppo asentaa
• Asennus on siistittävissä asennuksen aikana tai sen jälkeen vaahdon kuivuttua
• Kaapeleiden lisääminen jälkikäteen on helppoa
• Voidaan tarvittaessa asentaa yhdeltä puolelta huolellisesti toimien
• Sopii erinomaisesti myös reunaltaan epätasaisiin aukkoihin

Hilti palokatkotiili - CFS-BL

Palokatkotiilellä voidaan toteuttaa suurempia aukkoja kuin palokatkovaahdolla. Erityisesti palokatkotiilen sovelluksia on teollisuudessa, joissa pelti-villa-pelti rakenteet ovat tyypillisiä. Palokatkotiilellä toteutettuun palokatkoon voidaan lisätä talotekniikkaa elinkaaren aikana helposti. Suurissa aukoissa joustava palokatkotiiviste CFS-FS on kustannustehokkaampi vaihteohto, mutta asennusen näkökulmastaan luonteeltaan samanlainen ratkaisu.

Edut:

• Mahdollistaa palokatkovaahtoa suuremmat läpiviennit
• Testattu ratkaisuja erityisesti pelti-villa-pelti rakenteisiin teollisuuden tarpeisiin

Hilti kaapelimansetti - CFS-RCC

Saneerauskohteissa voi olla haastavia rakenteita tai talotekniikka on asennettu lähelle rakenteiden kulmia tai nurkkia. Kaapelimansetista voidaan tuoda myös pieniä putkia, joten yhdistelmäläpivientien toteuttaminen on myös mahdollista. Kaapelimansetilla voidaan ratkaista palokatkoja silloin, kun rakenteet on jo esimerkiksi valettu umpeen ja rakenteen sisään jääviä ratkaisuja ei voida enää asentaa.

Edut:

• Laajat hyväksynnät omassa mittakaavassaan – jopa 114mm metalliputket ja 50mm muoviputket
• Helppo asentaa jälkikäteen, esivalmistettu tuote
• Ratkaisee ongelmia kun rakenteita ei haluta purkaa palokatkojen asentamiseksi
• Sopii hyvin epätasaisiin aukkoihin

Hilti joustava palokatkotiiviste – CFS-FS

Hiltin uusin innovaatio nopeuttaa yhdistelmäläpivientien tekemistä EI60 luokassa. Joustava palokatkotiiviste on helppo asentaa ja leikattavissa oikeaan kokoon. Mikäli asennuksessa jää rakoja, niin ne voidaan tiivistää yhdeltä puolelta, mikä mahdollistaa täysin yksipuolisen asennuksen paikoissa, joissa rakenteen molemmille puolille ei ole pääsyä.

Edut:

• Jopa 5 kertaa nopeampi asentaa kuin pinnoitettu villalevy
• Laajat hyväksynnät, jopa 125mm muoviviemärit voidaan yhdistää samaan läpivientiin
• Oikeaoppinen asennus on helppo tarkistaa
• Vain muutama erikoissovellus tarvitsee lisätuotteita
• Yksipuolinen asennus mahdollista

Yhdistelmäläpivienteihin löytyy joitakin ratkaisuja palokatkojen suunnitteluohjelmistosta Fsplanista ja lisää ratkaisuja on Hiltin globaalissa palokatkovalitsimessa. Mikäli tarvitset apua yhdistelmäläpiviennissä tuotteen tai ratkaisun valintaan, niin voit olla yhteydessä insinööripalveluumme joko sähköpostitse osoitteeseen insinoorit@hilti.com tai puhelimitse 020 7999 350.
