MP-PS Palkin liukuelementin mittari

Palkkiliitin MP-PS ISG 80/160 OC #2343972

VALITSIN
Tekniset tiedot
Dokumentit ja videot
Ominaisuudet ja sovellukset
Liittyvät tuotteet
LCG003738_v2 (2299375)
LCG003738_v3 (2299386)
LCG003755_v4_s (2299579)
LCG003753_v5_s (2299538)
LCG003758_v10_cropped (2299651)
08_IS_MP-PS ISG_0001 (2299288)
09_IS_MP-PS ISG_Beam_0001 (2299289)

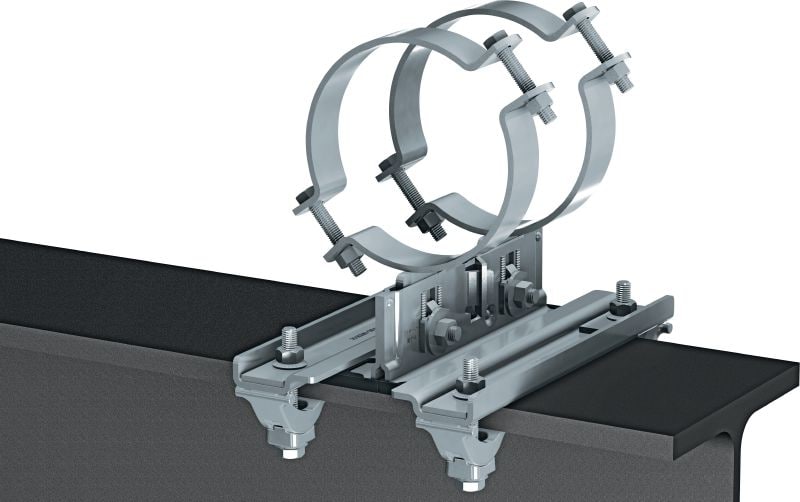

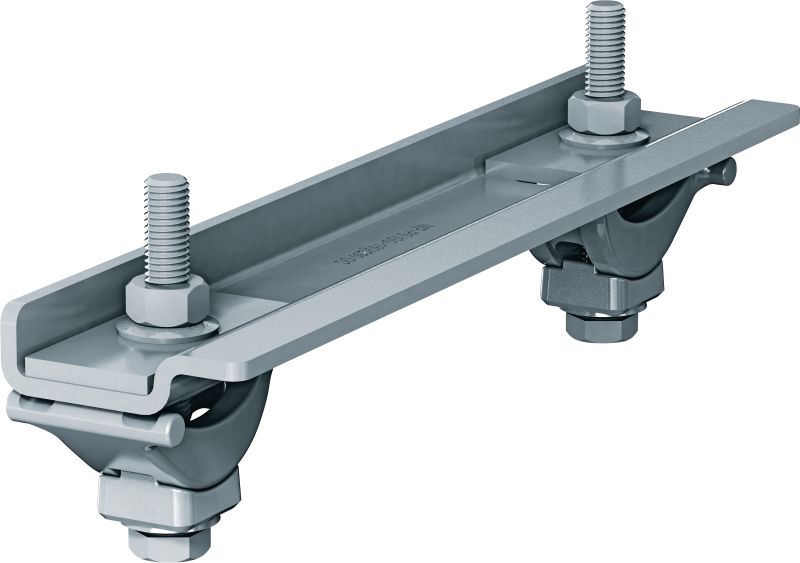

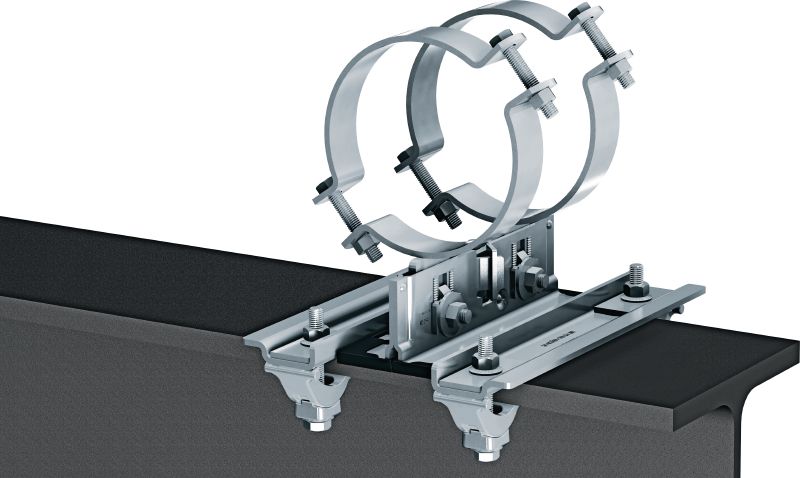

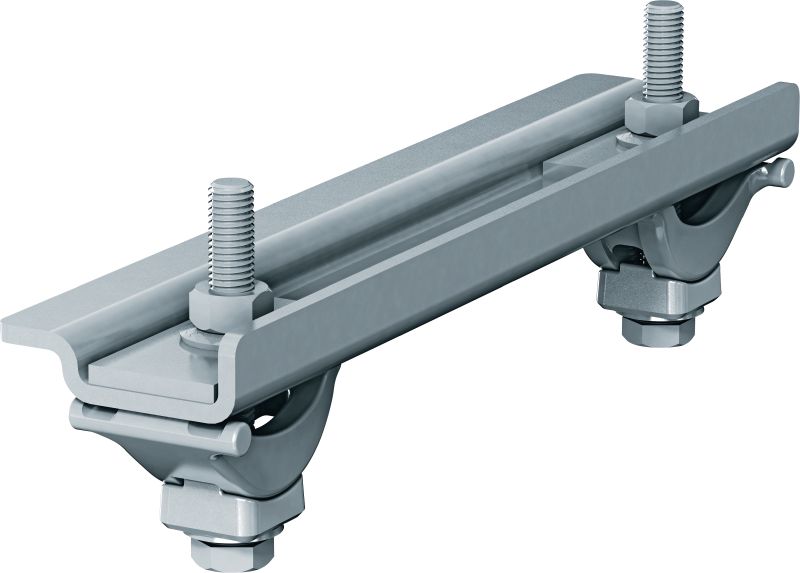

Palkkiliittimet MP-PS-putkipidikkeiden kiinnittämiseksi teräspalkkeihin

  • Palonkestävyys (Kyllä/Ei): Ei
  • Lämpötilankesto: -20 - 300 °C
  • Materiaalikoostumus: Palkkikiinnikkeet (palkkikiinnike + satula): valurauta DIN EN1562:n mukaisesti, Tasolevy: S280GD standardin EN10346 mukaisesti, Suorakulmainen aluslevy: S235JR – Yield280 standardin HN 707 mukaisesti, Pultit: F luokka 8.8 standardin ISO 898-1 mukaisesti, Mutterit: laatu 8 standardin ISO 898-2 mukaisesti, Pidätinaluslevy: C60E/EN10132-3

Tuotevaihtoehdot

Pakkauskoko
  • 4 kpl
 Tuotevaihtoehdot
Määrä
Pakkaukset
Yhteensä kpl
4
Et tällä hetkellä näe yrityksesi hintoja

Kirjaudu sisään tai rekisteröidy nähdäksesi yrityksenne hinnat.

Nettohinta (ALV 0%)
241,04 EUR
60,26 EUR / 1 kpl

Tekniset tiedot

Details
Technical illustrations
Palonkestävyys (Kyllä/Ei)
Ei
Lämpötilankesto
-20 - 300 °C
Materiaalikoostumus
Palkkikiinnikkeet (palkkikiinnike + satula): valurauta DIN EN1562:n mukaisesti, Tasolevy: S280GD standardin EN10346 mukaisesti, Suorakulmainen aluslevy: S235JR – Yield280 standardin HN 707 mukaisesti, Pultit: F luokka 8.8 standardin ISO 898-1 mukaisesti, Mutterit: laatu 8 standardin ISO 898-2 mukaisesti, Pidätinaluslevy: C60E/EN10132-3
Materiaalin paksuus
Kaikki levymetalliosat: 5 mm
Pinnanlaatu
Palkkikiinnikkeet ja suorakulmainen aluslevy: DIN EN ISO 1461, tasolevy: ZM300, pultit/mutterit: ISO 10684, pidätinaluslevyt: ISO 10683, sylinterimäinen aluslevy: ruostumaton teräs
Ruostumaton teräs
Ei
Ympäristön olosuhteet
Ulkokäyttö, matala tai kohtalainen likaisuustaso (C3 / C4 - matala)
Pohjamateriaalin tyyppi
Modulaarinen tuki
Liitosmutteri
M12x95
Kiristysmomentti
84 Nm
Avainkoko
19 mm
Poikkileikkauksen leveys - b
72.4 mm
Korkeus - H
103 mm
Leveys - B
72 mm
Pituus
260 mm
Paino
1.92 kg
Teräspalkin paksuus
3 - 36 mm
Teräspalkin paksuus vähintään
3 mm
Teräspalkin paksuus vähintään (muunto tuuman murto-osiin)
1/8 "
Teräspalkin paksuus enintään
36 mm
Teräspalkin paksuus enintään (muunto tuuman murto-osiin)
1-7/16 "
Teräspalkin leveys min
80 mm
Teräspalkin leveys maks.
160 mm
Teräspalkin leveys
80 - 160 mm

Dokumentit ja videot

Asiakirjat
Tekninen dokumentti
Kestävän kehityksen dokumentaatio
Käyttöohje
pdf Korroosion käsikirja, englanti [ 9.6 MB ]

Ominaisuudet ja sovellukset

Ominaisuudet

  • Yksinkertaistettu asennus – helposti säädettävä ja jälkiasennettava menetelmä putkipidikkeiden asentamiseksi teräspalkkeihin
  • Turvallisemmat työmaat – puristustoiminto hitsaamisen ja poraamisen välttämiseksi
  • Osa MP-putkipidikejärjestelmää – säädettävä ratkaisu lähes kaikille käytössä oleville palkkileveyksille
  • Ohut muotoilu – mahdollistaa helpomman pääsyn, kun kuuman putkiston eristys on asennettava putkipidikkeen ympärille
  • Soveltuu seisovaan, ripustettuun ja vaaka- ja pystysuoraan asennukseen I-palkin pylväitä vasten

Sovellukset

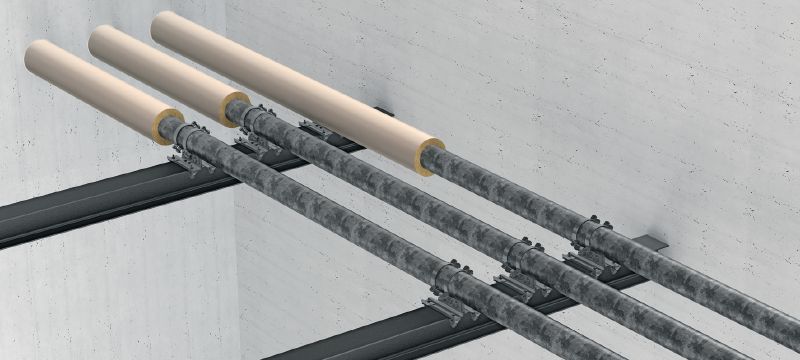

  • MP-PS-putkipidikkeiden kiinnitys liukuelementteinä tai ohjauspisteinä teräspalkkeja varten
  • Suositellaan käytettäväksi sisä- tai ulkotiloissa, joiden saastetaso on matala tai kohtalainen (C3)
