TURVALLINEN JA TEHOKAS PALOKATKORATKAISU

Palokatkotuotteen ja oikean palokatkoratkaisun valitseminen voi kokemattomalle olla haastavan tuntuinen tilanne. Hilti on osaltaan helpottanut testattujen ja ETA-hyväksyttyjen palokatkoratkaisujen löytämistä helppokäyttöisten ohjelmistojen avulla. Hiltin palokatkosuunnitteluohjelmisto FS Planner on ollut palokatkojen parissa toimivien käytössä jo yli 8 vuotta ja vakiinnuttanut paikkansa kattavana palokatkodetaljipankkina. Kesällä 2022 FS Planner sai kaverikseen Palokatkovalitsimen, selainpohjaisen työkalun joka tarjoaa viimeisimmän tiedon ETA-hyväksytyistä palokatkoratkaisuista.

Palokatkotuote valitaan lähtötietojen perusteella

Turvalliseen palokatkoratkaisuun tarvitaan oikea tuote, oikein asennettuna, oikeassa paikassa. Ennen kuin voidaan valita palokatkotuotteita pitää kohteen lähtötiedot olla selvillä, jotta testatun ja toimivan ratkaisun määrittäminen onnistuu.

Rakennukset jaetaan palo-osastoihin palon ja savun leviämisen rajoittamiseksi, poistumisen turvaamiseksi sekä pelastus- ja sammutustöiden helpottamiseksi. Palokatkotuotteen valinta lähtee liikkeelle palokatkotyypistä (1) eli onko palo-osastoiva rakenne seinä vai lattia ja mikä on kyseiseltä rakenteelta vaadittu paloluokka (2). Paloluokalla tarkoitetaan vaatimuksia kantavuuden (R), tiiveyden eli liekkien ja savun leviämisen (E) ja eristävyyden eli lämmön siirtymisen suhteen (I) tietyn minuuttimäärän ajan. Jos palo-osastoivalle seinälle on määritetty EI90 paloluokka, tarkoittaa tämä, että kyseiseen seinään valittava palokatkotuote ja sen sovellus on testattu vähintään samaan paloluokkaan ja täyttää näin paloluokan asettamat vaatimukset. Määräykset palo-osastojen läpivienneistä tulee Ympäristöministeriön asetuksesta rakennusten paloturvallisuudesta (848/2017). Sen mukaan osastoitavan rakennusosan läpijohdetut putket, roilot, kanavat, johdot, savupiiput ja hormit eivät saa heikentää rakennusosan osastoitavuutta eli palokatkotuotteella toteutetun palokatkon paloluokka on aina sama kuin osastoivan rakenteen.

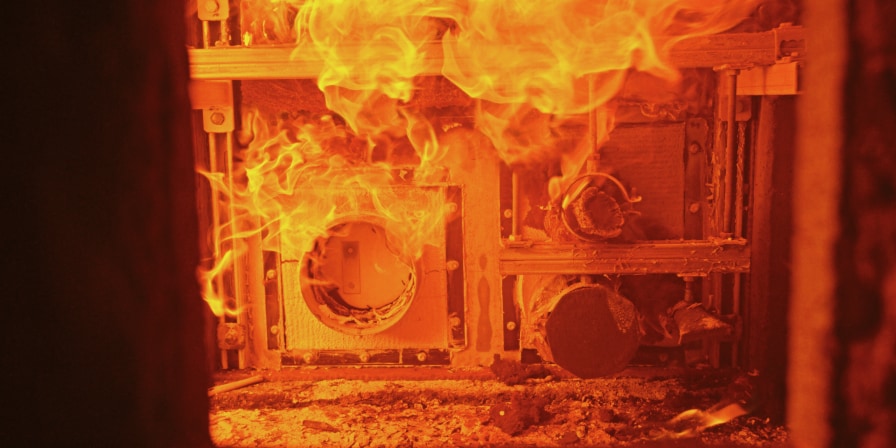

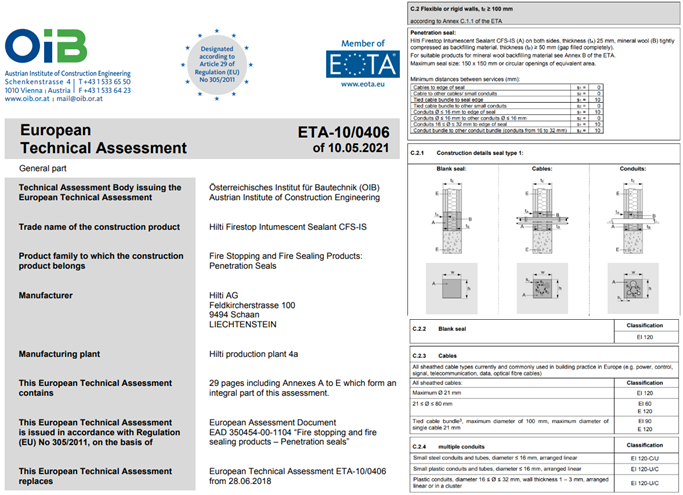

Palokatkojen testausta ohjaa standardi EN 1366-3, minkä mukaan palokatkoille suoritetaan laajat polttotestit. Polttotestien tulokset esitetään tuotekohtaisissa European Technical Assessment -dokumenteissa eli niin kutsutuissa ETA hyväksynnöissä. ETA-hyväksyntä kertoo siis, miten tuotetta on testattu eli miten sitä voidaan käyttää ja millaisiin läpivienteihin. Palokatkotuotteet testataan tyypillisesti eri vahvuisissa kevyissä kipsirakenteisissa seinissä, massiiviseinissä ja lattioissa. Testattujen rakenteiden joukossa on myös CLT-massiivipuurakenteita ja sandwich-elementtejä. Palokatkotuotetta valitessa tulee tietää läpäistävän tai saumattavan rakenteen materiaali (3) ja rakennepaksuus (4) sillä materiaalien palokäyttäytymisessä on eroja kuin myös niihin soveltuvissa tuotteissa. Palo-osastoitavan rakenteen voi läpäistä sähköjohtoja, kaapelihyllyjä tai eri materiaalista valmistettuja eristettyjä tai eristämättömiä putkia ja kanavia. Palokatkotuote valitaan aina installaatiolajille (5) sopivaksi sen mukaan miten se käyttäytyy tulipalossa. Sulavilla materiaaleille, kuten muoviputkille ja sähköjohdoille käytetään turpoavia tuotteita, muuten varmistetaan läpiviennin huolellinen tiivistys ja eristäminen savukaasujen leviämisen estämiseksi.

Kunkin tuotteen ETA-hyväksynnästä selviää miten tuotetta voidaan käyttää ja minkälaisilla reunaehdoilla eli hyväksynnästä löytyy soveltuvat tekniikat, sallitut halkaisijat ja seinämän vahvuudet (6) sekä mahdolliset eristeet ja eristepaksuudet (7). Hyväksynnästä käy myös ilmi reuna- ja keskietäisyydet (8) mikäli tuote soveltuu yhdistelmäläpivienteihin. Läpivientiaukkojen välinen minimietäisyys (9) on tyypillisesti 200mm ellei toisin mainita. Tämä tulee polttokoestandardista eli tuotteet testataan 200mm etäisyydellä, jolloin se on automaattisesti ETA-hyväksynnässä oletusarvona. Ahtaisiin tiloihin ja paikkoihin missä tekniikat kulkevat lähekkäin olisi hyvä kiinnittää huomioida jo suunnitteluvaiheessa, jotta voidaan valita tilanteeseen mahdollisimman hyvin soveltuvat tuotteet. Tekniikan siirrot tai erikoisratkaisujen löytäminen asennusvaiheessa vievät aikaa ja saattavat kasvattaa helposti kustannuksia.

Kun edellä käsitellyt lähtötiedot ovat selvillä voidaan läpivientiin valita soveltuva palokatkotuote (10).

Turvalliset tuotteet osana tehokasta palokatkosuunnittelua

Palokatkosuunnittelun kulmakivet ovat ajoitus ja optimointi. Se alkaa valitsemisella suunniteltavalle kohteelle tarkoituksenmukaiset, tehokkaat sekä turvalliset palokatkotuotteet. Suunnittelua sekä lopullista toteutusta helpottaa eri ratkaisuvaihtoehtojen ja erilaisten tuotteiden käyttö mahdollisimman suppeana, eli pyritään optimoimaan eri tuotteiden ja ratkaisujen määrää pienemmäksi. Erityisen tärkeää on olla ajoissa liikkeellä ja pyrkiä huomioimaan mahdolliset haasteet jo suunnittelupöydällä ja ennen kaikkea pyrkiä vaikuttamaan reikäkokoihin, joilla on iso vaikutus kustannuksiin ja turvallisiin ratkaisuihin. Jos tekniikan sijainteihin, reikävarauksiin ja niiden etäisyyksiin kiinnitetään huomiota vasta työmaalla, joudutaan todennäköisemmin tekemään muutostöitä ja turvautumaan rakennuspaikkakohtaisiin lausuntoihin. Tämä pahimmassa tapauksessa viivästyttää töiden etenemistä ja aiheuttaa turhia lisäkustannuksia. Etukäteissuunnittelulla on mahdollista saavuttaa suurimmat hyödyt ja nyrkkisääntönä onkin, että palokatkosuunnittelu olisi hyvä nostaa esille mahdollisimman aikaisessa vaiheessa. Tällöin pystytään vaikuttamaan tuoteratkaisuihin hyvissä ajoin ja välttämään mahdollisia ongelmatilanteita työmaalla.

Kustannuksia pohtiessa saatetaan helposti jäädä tuijottamaan palokatkotuotteen hintalappua ja vaikka loppupeleissä tuotteen fyysisellä hinnalla on pienin vaikutus kokonaiskustannuksiin. Palokatkojen hintaan vaikuttaa tuotehinnan lisäksi asennusnopeus, työjärjestys, aukkokoko sekä ratkaisujen määrä. Esimerkiksi aukkokokoja optimoimalla voidaan pienentää materiaalimenekkiä ja hyödyntää nopeimpia asennustapoja.

Hiltin työkalut palokatkojen valintaan

Hilti on osaltaan helpottanut testattujen ja ETA-hyväksyttyjen palokatkoratkaisujen löytämistä helppokäyttöisten ohjelmistojen avulla, jotka mahdollistavat oikeiden palokatkoratkaisujen löytämisen niin työmaalla kuin suunnitteluvaiheessa.

Tuttu ja turvallinen FS Planner

Selainpohjainen palokatkosuunnitteluohjelmisto FS Planner on jo vuodesta 2014 alkaen auttanut alalla toimivia palokatkotuotteiden valinnassa. Detaljipankkina tunnettu FS Planner käsittää yli 500 testattua ja ETA-hyväksyttyä palokatkoratkaisua.

Yksikertaisten suodattimien ja visuaalisten kuvien avulla palokatkotuotteen valinta on helppoa. Ohjelmisto tukee suunnittelua tarjoamalla ETA hyväksynnöistä valittuja palokatkodetaljeja .pdf ja .dwg muodossa, mistä löytyy tiivistetysti palokatkoratkaisun reunaehdot. Detaljit ovat erityisesti suomen markkinoille räätälöityjä, ja niitä voidaan käyttää myös työmaalla toteutusohjeena yhdessä tuotteiden käyttöohjeiden kanssa. FS Plannerista löytyy testatut ratkaisut puurakenteisiin ja sandwich-elementteihin, yhdistelmäläpivientien ratkaisuja sekä testatut IV-kanavien tiivistysratkaisut. Ratkaisuja voidaan myös kerätä projektikohtaisesti ja suunnittelua tukee ohjelmistosta saatava dokumentaatio suunnitelman liitteeksi.

Linkki ohjelmaan: https://fsplan.fi/

Uusi Palokatkovalitsin

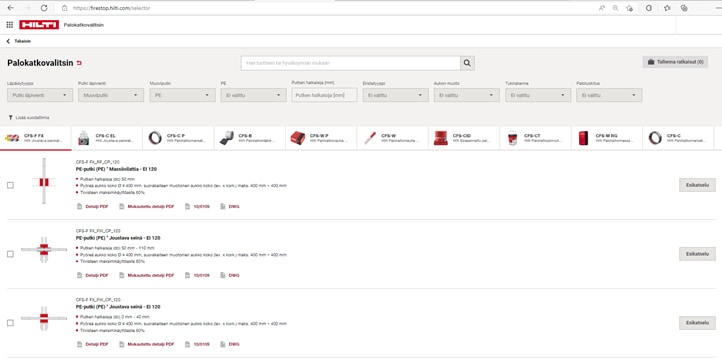

Kesällä 2022 FS Planner sai rinnalleen selainpohjaisen Palokatkovalitsimen, joka tarjoaa yli 5000 ETA-hyväksyntöihin perustuvaa palokatkoratkaisua. Palokatkovalitsimen avulla voidaan suodattaa eri ratkaisuvaihtoehtoja ja hakukriteerit voidaan halutessaan määrittää hyvinkin yksityiskohtaisesti esimerkiksi putken valmistajan mukaan. Suodattimien ja visuaalisten avustimien kanssa testattujen ratkaisujen löytyminen on helppoa ja antaa suunnittelijalle eväät hyväksyttyjen palokatkoratkaisujen määrittämiseen tarjoamalla 2-4 sivuiset lyhennelmät ratkaisujen ETA-hyväksynnöistä. Ohjelmistoon on lisäksi päivittymässä yhdistelmäläpivientiratkaisut ja pian voit tallentaa myös projektisi ratkaisut ohjelmistoon. Jatkossa käyttö on myös helppoa mobiilisovelluksen avulla, jolloin voit paikassa kuin paikassa etsiä turvallista ratkaisua. Voit lukea lisää palokatkovalitsimesta myös verkkosivuiltamme!

Linkki ohjelmaan: https://firestop.hilti.com/

Insinööripalveluista tukea palokatkosuunnitteluun

Hiltin tarjoamat ohjelmistot helpottavat testattujen ja ETA-hyväksyttyjen ratkaisujen löytämistä, mutta ETA-hyväksynnät eivät kuitenkaan aina kata kaikkia työmaalla eteen tulevia tilanteita, jolloin tarvitaan rakennuspaikkakohtainen lausunto eli lausunto palokatkon toimivuudesta. Hiltin kansainvälinen sertifioitu tiimi pystyy tarvittaessa antamaan testauksiin perustuvan insinöörilausunnon.

Suomen Insinööripalveluissa tarjoamme myös teknistä tukea ja neuvontaa palokatkosuunnitteluun ja autamme löytämään tarvittavat palokatkodetaljit ETA-hyväksyntöjen mukaisista ratkaisuista. Olethan rohkeasti yhteydessä ja katsotaan projektisi palokatkot kuntoon!
