Kaksoislaatta välipohja. Ylälaatta 80 mm, alalaatta 40 mm. Lattiakaivonläpivienti onko ainoa mahdollisuus tehdä 150 mm paksunnos laattaan 100 mm putken ympärille? Tähän ei ole mitään pitkää palokatkokaulusta olemassa?
Hei,
Rakennusvalvontojen Topten-ohjeistus palokatkoista toteaa, että ”Rakennuspaikkakohtainen kelpoisuuden osoittaminen tulee kyseeseen, kun läpivientiratkaisu poikkeaa joltain osin (esim. rakenteen tai läpivietävän tekniikan osalta) CE-merkitystä testatusta ratkaisusta. Mainittuja tilanteita esiintyy erityisesti korjausrakentamisessa ja erikoisrakenteiden läpivienneissä. Esimerkkejä näistä ovat mm. kaksoislaattavälipohja”
Kaksoislaattapalkisto ei rakenteena ole ETA-arviointiin johtavan testauksen mukainen. ETA-arviointi tuntee 150 mm massiivibetonisen välipohjanrakenteen, joten lähimmäksi hyväksyntöjen mukaista ratkaisua päästään muokkaamalla rakenne läpiviennin kohdalta vastaamaan massiivilaattaa eli juuri tekemällä paksunnos läpiviennin kohdalle. Tällöin voidaan soveltaa massiivivälipohjan detaljeja läpivientiin. Detaljeja löytyy online detaljipankistamme: https://fsplan.fi/
Jos kyseessä on muovi- tai desibeliviemäri, voidaan soveltaa esimerkiksi CFS-C P tai CFS-C EL mansettien detaljeja, sillä välipohjarakenteen palokatkossa tärkeintä on rakenteen alapintaan tulevien mansettien asennus palokatkodetaljien mukaisesti. Tämä on palon etenemissuuntaan perustuva johtopäätös. Mikäli kyseessä on valurauta tai muu palamaton viemäri, täytyy asiaa tarkastella erikseen, sillä lämpöä johtavien putkien palokatkoissa riittävä lämmöneristys on keskeisessä roolissa ja isommilla putkilla vaatii sekä läpiviennin ala- että yläpuolisen eristyksen.

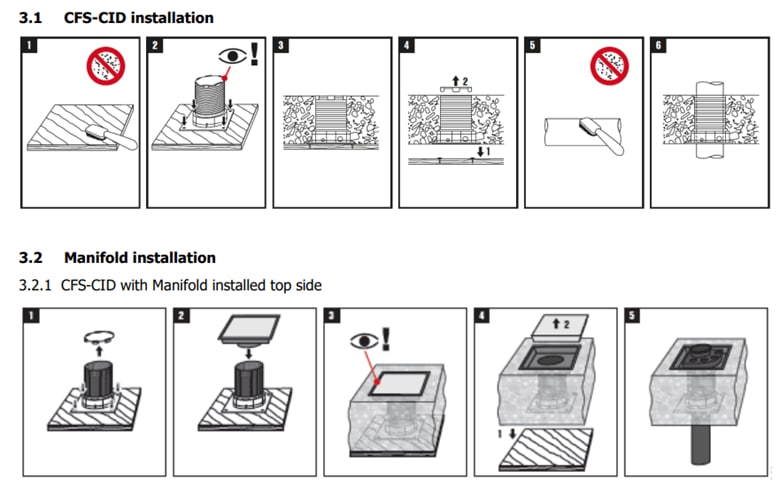

Meiltä löytyy valuun jätettävä valmis putkiläpivienti CFS-CID, joka sopii monille eri putkityypeille, joiden tarkka listaus löytyy tuotteen ETA-arvioinnista. ETA-arvioinnit on löydettävissä verkkosivuiltamme kunkin tuotteen omilta sivuilta Dokumentit ja videot -kohdasta. CFS-CIDiä voidaan käyttää yhdessä adapterin kanssa, jolloin se toimii lattiakaivon kanssa paremmin. Liitteenä kuvakaappaus asennuksesta tuotteen ETA-arvioinnista.
Lopullinen päätös detaljien käytöstä ja soveltuvuudesta on kohteen palokatkosuunnittelijalla, mutta voimme tarpeen vaatiessa auttaa rakennuspaikkakohtaisen lausunnon kanssa tapauskohtaisesti. Jos haluat vielä tarkemman kuvauksen tilanteeseesi sopivista palokatkoratkaisuista, voit laittaa meille myös sähköpostia osoitteeseen insinoorit@hilti.com
Terveisin,
Laura / Hilti insinööripalvelut
