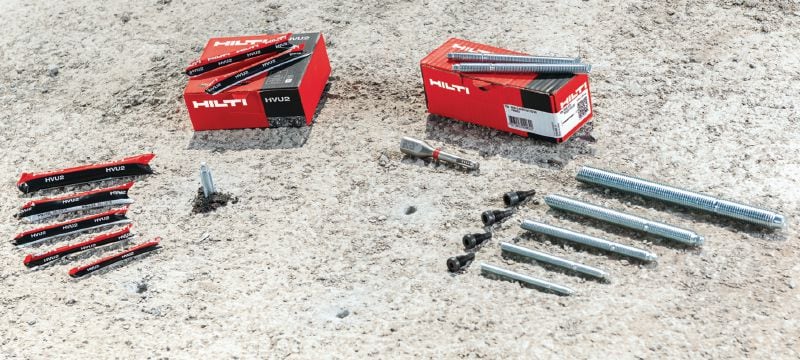

HVU2 ankkurikapseli
Uusi tuoteArtikkeli #r6275
Ultimate-tason foliokapseli raskaille kuormillebetonissa
- Hyväksynnät / testiraportit: ETA, Tulipalo
- Pohjamateriaalin tila: Kuiva, Märkä
- PROFIS-ohjelmisto: Kyllä
Ominaisuudet ja sovellukset

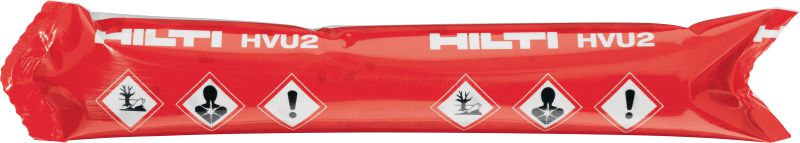

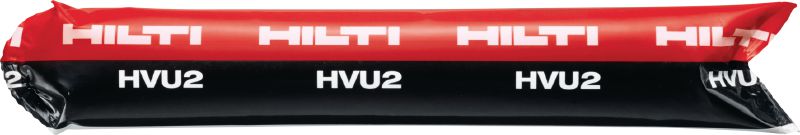

- Luja ja kestävä pehmeä foliokapseli – ei rikkoutumisvaaraa kuten lasikapselien kanssa
- Sopii käytettäväksi vaativissa työmaaolosuhteissa (mm. vettä sisältävät reiät ja alhaiset lämpötilat), jopa timanttiporatuissa rei'issä
- Suuri suorituskyky halkeilleessa ja halkeilemattomassa betonissa

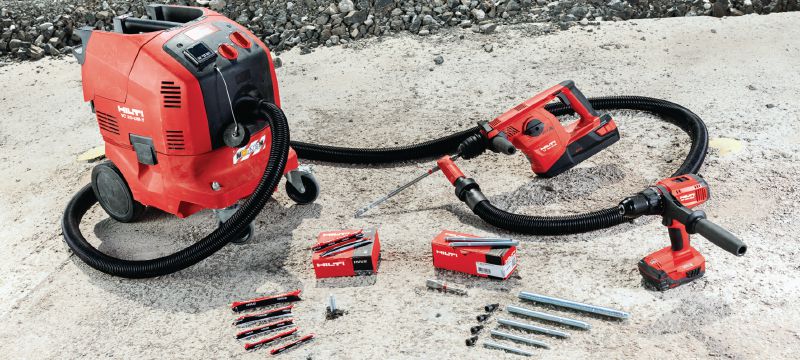

- Reiän automaattinen puhdistus (SafeSet) TE-CD ja TE-YD -poranterillä yhdessä Hilti-imurin kanssa
- Ankkurit voidaan kuormittaa lähes välittömästi – kovettuu 5 minuutissa 20 °C ja sitä korkeammissa lämpötiloissa

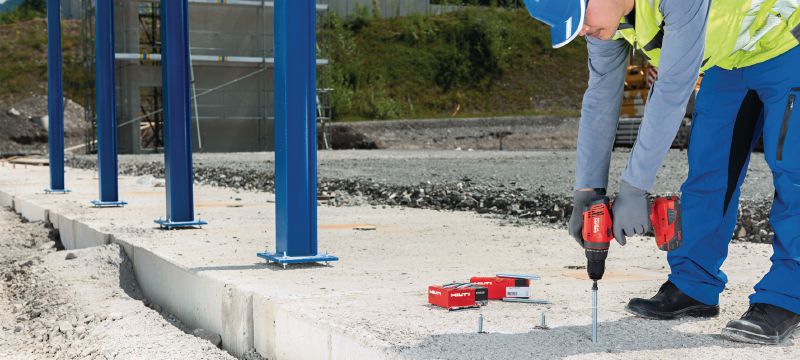

- Teräsrakenteiden ankkurointi (esim. hyllystöt, suojakaiteet, aidat ja portit)
- Asennuksien ankkurointi tie- ja tunnelisovelluksissa (esim. törmäys- ja meluesteet, yläpuoliset köysijärjestelmät)
- Teollisuudenalojen ankkuroinnit (esim. koneet, hissit, nosturit ja teolliset laitteet)
- Ankkuroinnit laatan reunaan tai kapeisiin tukikappaleisiin (esim. puomit, parvekkeet)
- Ei-kantavien ulkoseinien ankkurointi
Tekniset tiedot
Dokumentit ja videot
Tarvitsetko apua heti tai työmaalla?
HYÖDYT SUUNNITTELIJOILLE
Mahdollisimman helppo liitoksen mitoitus
HVU2-järjestelmä löytyy myös Hilti PROFIS Anchor -suunnitteluohjelmista. Tämä tarkoittaa, että jos suunnittelijat käyttävät kemiallista ankkuria, ohjelmisto tarkistaa, soveltuuko liitos myös HVU2-foliopatruunoiden käyttöön. Ratkaisu näkyy suunnitteluraportissa vaihtoehtona ja helpottaa suunnitteluprosessia merkittävästi alusta alkaen.
Luotettava todellisissa työmaaolosuhteissa
Työmaaolosuhteet voivat olla ankarat. Jos käytetään kemiallisia ankkureita, niiden on kestettävä auringonsäteilyä ja pudotuksista ym. aiheutuvia vaurioita. Hilti HVU2 foliopatruunoita ei ole testattu vain äärimmäisissä työmaaolosuhteissa. Käytetyn hartsin elastisuus auttaa myös varmistamaan, että suunnittelussa valitut ankkurit vastaavat suunnitelmaa myös asennuksen jälkeen.
Taloudellisempi
Riippuen vaadittavien kiinnityspisteiden määrästä HVU2-foliopatruunat voivat olla taloudellisimpia kuin injektiojärjestelmät, kuten HIT RE 500 V3 ja HY 200. Tämä johtuu siitä, että kapselit eivät vaadi lisälaitteita tarkkaa annostelua ja yläpuolisia kiinnityksiä varten.
Teknisesti edistynyt
Teknisen edistyksen osalta HVU2 painii aivan omassa sarjassaan. HVU2 tarjoaa korkean kuormituskapasiteetin halkeillussa ja halkeilemattomassa betonissa sekä timanttiporatuissa rei’issä.
SOVELLUKSET

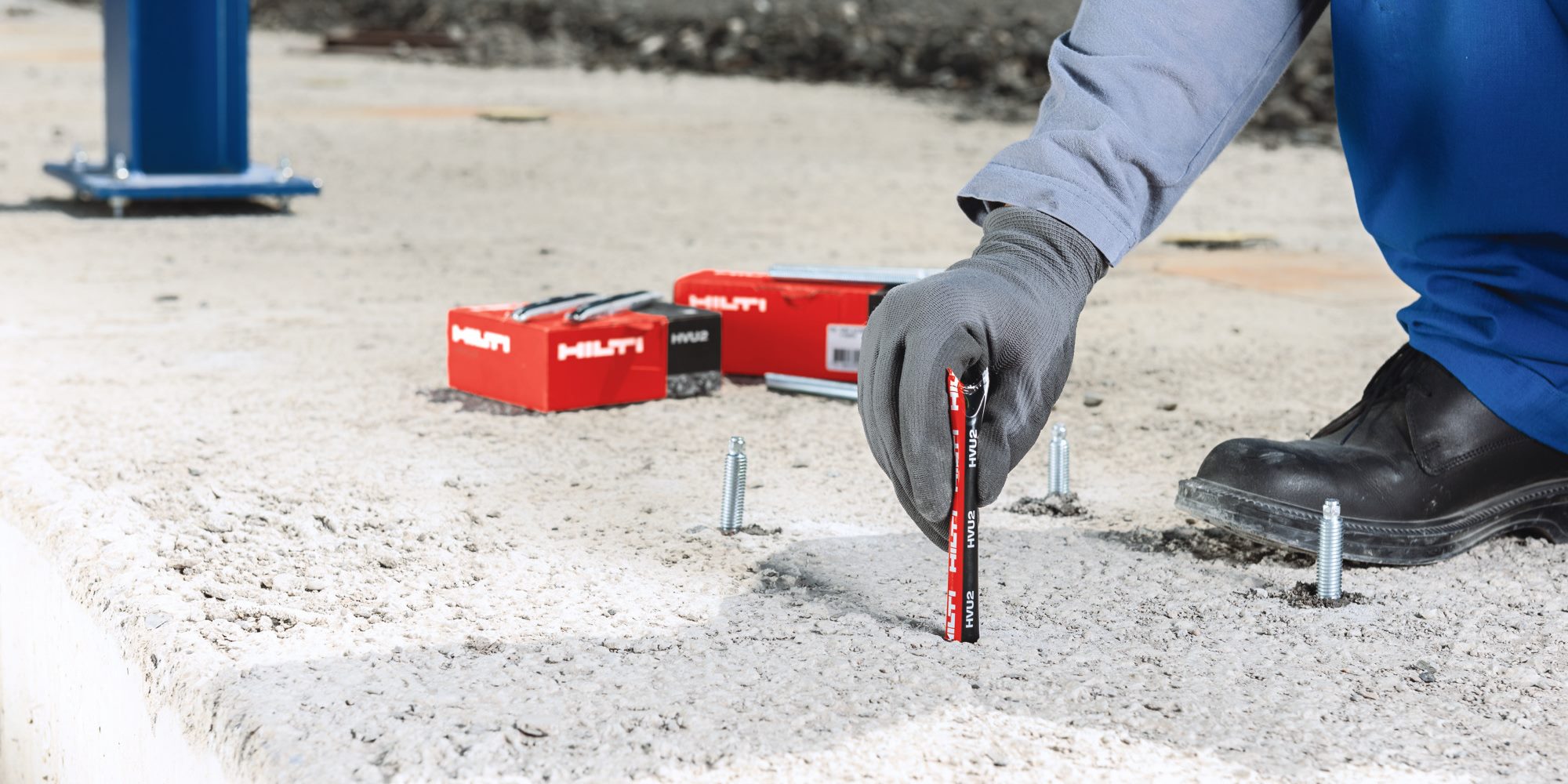

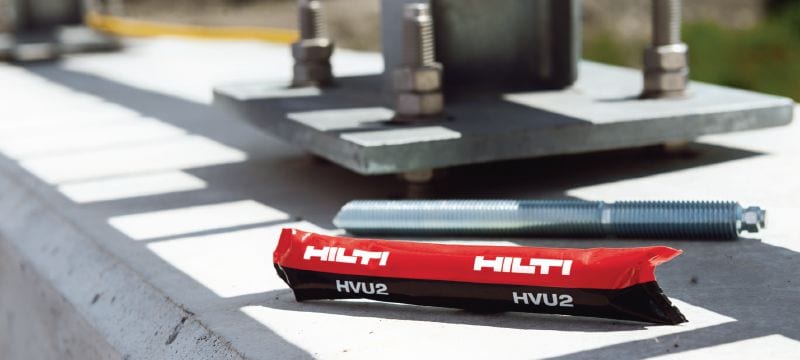

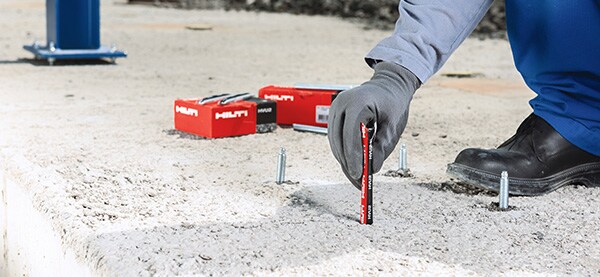

Rakenneteräs
- Sopii kiinnityksiin kapseliankkurilla pieneen määrään kiinnityspisteitä
- Korkea kuormituskapasiteetti sekä halkeillussa että halkeilemattomassa betonissa.
Suojakaiteet
- Voidaan käyttää timanttiporatuissa rei’issä halkeillussa ja halkeilemattomassa betonissa
- Välitön kovettuminen (5 minuuttia vähintään 20 °C:ssa) takaa tehokkaan asennuksen
Koneiden asennus
- Kestävän foliopatruunan ansiosta asennus on siistiä ja helppoa
- Pölytön asennus onteloterällä (SafeSet-hyväksytty)
Julkisivukannattimien kiinnitys
- Välitön kovettuminen (5 minuuttia vähintään 20 °C:ssa) takaa tuottoisan asennuksen
- Pölytön asennus onteloterällä (SafeSet-hyväksytty)
tekniset tiedot
| Kriteerit |
Ominaisuus |
|---|---|
Pohjamateriaali |
Halkeillut ja halkeilematon betoni |
Suositellut sovellukset |
Kaikki ankkurointisovellukset |
Luokka |
Kapselityypinen kemiallinen ankkuri |
Kovettumisaika + 20 °C:ssa |
5 minuuttia |
ETA-hyväksynnät |
ETA-16/0515 ankkurointiin |
Kuormatyyppi |
Staattinen |
Ankkuritangon halkaisijat |
M8 – M20 |
Asennustyökalu |
Porakoneet (M8 - M16), poravasarat (kaikki koot) |
| Porausmenetelmä |
|
SafeSet Hiltin onteloterällä |
Kyllä |
Poranterä |
Kyllä |
Timanttiporaus |
Kyllä |
| Alusmateriaalin tila |
|
Kuiva |
Kyllä |
Märkä |
Kyllä |
Veden täyttämä |
Ei |
Veden alla |
Ei |
