MIC-U-MA Liitin

IS_HNA_317_o.eps

IS_HNA_317_o.eps

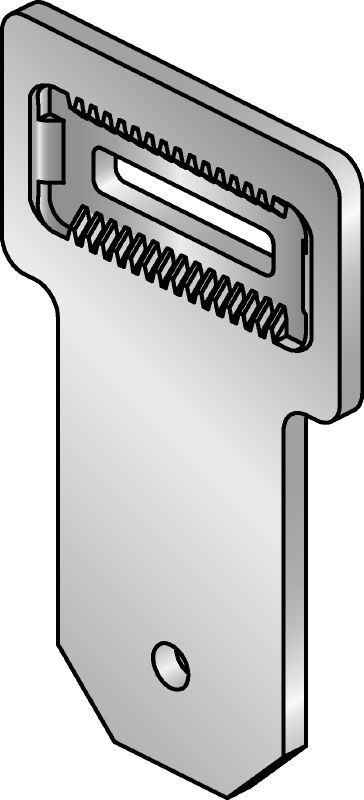

Kuumasinkitty (HDG) monikulmainen liitin, jota käytetään MIC-MAH-liittimien kanssa MI-palkkien yhteenliittämiseen kulmassa

Materiaalikoostumus: Liitin: DD11 MOD - HN 547, S235JR - DIN EN 10025; hammaslevy: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; pultti: teräslaatu 8.8; mutteri: teräslaatu 8
Pinnanlaatu: Kuumasinkitty: Liitin 55 µm - DIN EN ISO 1461; hammaslevy, pultti, mutteri 45 µm - DIN EN ISO 1461
Ympäristön olosuhteet: Ulkokäyttö, matala tai kohtalainen likaisuustaso (C3 / C4 - matala)

Tekniset tiedot

Materiaalikoostumus

Liitin: DD11 MOD - HN 547, S235JR - DIN EN 10025; hammaslevy: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; pultti: teräslaatu 8.8; mutteri: teräslaatu 8

Pinnanlaatu

Kuumasinkitty: Liitin 55 µm - DIN EN ISO 1461; hammaslevy, pultti, mutteri 45 µm - DIN EN ISO 1461

Ympäristön olosuhteet

Ulkokäyttö, matala tai kohtalainen likaisuustaso (C3 / C4 - matala)

Kiristysmomentti

84 Nm

Avainkoko

19 mm

Dokumentit ja videot

Ominaisuudet ja sovellukset

Ominaisuudet

Liitin sisältää itselukittuvat mutterit, jotka suojaavat tehokkaammin tärinältä
Hienosäätö 5 mm asti
Hammastettu asennusreikä välittää optimaalisesti voimat ja momentit

Sovellukset

Tuet/nurkkatuet 0° - 180° kulmissa

Hyväksyntää tai muita dokumentteja koskevat tiedot, katso tuotteen omalta sivulta.
